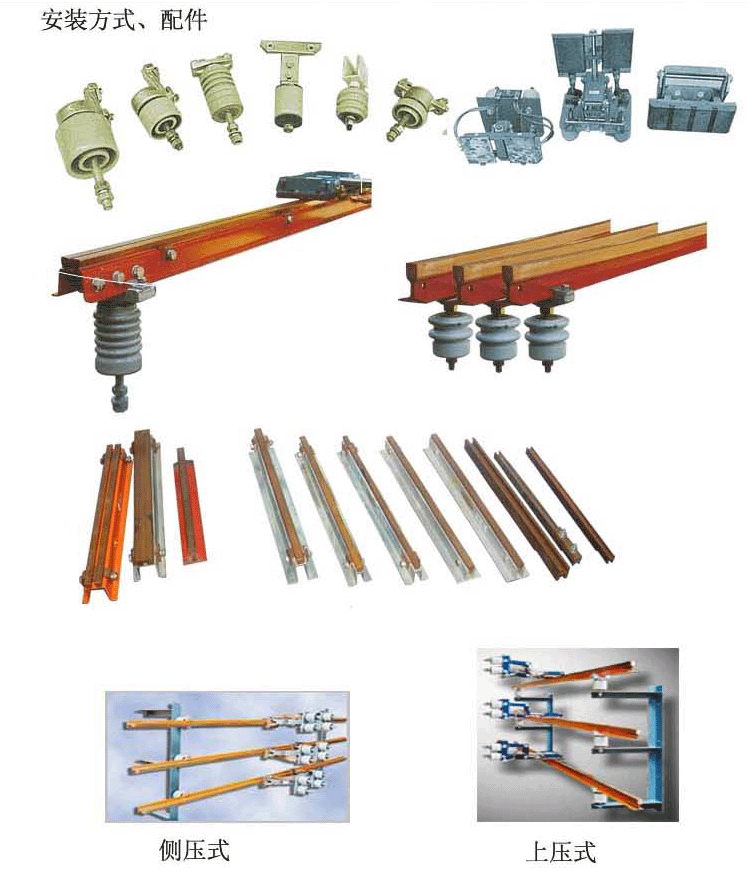

滑觸線的安裝方式，一般常用的為上部滑觸和下部滑觸二種，也可根據用戶要求，采用其它安裝方式。

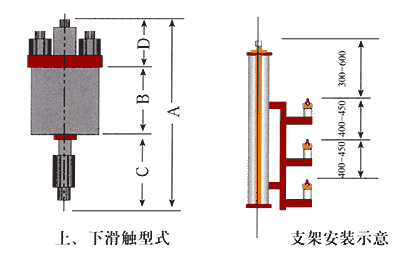

滑觸線的安裝支架一般為3m一個，特殊情況亦可采取加強措施適當擴大距離，三根滑觸線之間的相間距離為400mm，如為低阻抗滑觸線，相間距離可擴大到450mm。
六、鋼體滑觸線的設計數據及計算方式
1、滑觸線阻抗值及100A-100m時的線路電壓降值（使用電壓為380V，COS為0.8時）
滑觸線規格
mm2
|
相間距離
mm
|
在90°C時阻降值Z
Ω/Km
|
100A-100m時線路電壓降
|
|
u（V）
|
u%
|
|
85
|
200
|
0.3629
|
6.29V
|
1.65%
|
|
300
|
0.3813
|
6060V
|
1.73%
|
|
400
|
0.3946
|
6084V
|
1.80%
|
|
110
|
200
|
0.3202
|
5.55V
|
1.16%
|
|
300
|
0.3404
|
5.90V
|
1.55%
|
|
400
|
0.3552
|
6.15V
|
1.62%
|
|
170
|
200
|
0.2690
|
4.66V
|
1.23%
|
|
300
|
0.2915
|
5.05V
|
1.33%
|
|
400
|
0.3078
|
5.33V
|
1.40%
|
|
240
|
200
|
0.2459
|
4.26V
|
1.12%
|
|
300
|
0.2716
|
4.70V
|
1.24%
|
|
400
|
0.2857
|
4.95V
|
1.30%
|
|
320
|
200
|
0.2328
|
4.03V
|
1.06%
|
|
300
|
0.2596
|
4.50V
|
1.18%
|
|
400
|
0.2741
|
4.75V
|
1.25%
|
|
2×170
|
200
|
0.2076
|
3.60V
|
0.95%
|
|
300
|
0.2319
|
4.02V
|
1.06%
|
|
400
|
0.2493
|
4.32V
|
1.14%
|
|
2×240
|
200
|
0.1976
|
3.42V
|
0.90%
|
|
300
|
0.2249
|
3.90V
|
1.03%
|
|
400
|
0.2416
|
4.19V
|
1.10%
|
|
2×320
|
200
|
0.1932
|
3.35V
|
0.88%
|
|
300
|
0.2178
|
3.77V
|
0.99%
|
|
400
|
0.2046
|
4.06V
|
1.07%
|
2、滑觸線在短路時耐受電流值（KA）（安裝支架間距為3m時）
滑觸線規格
mm2
|
滑觸線三相平放時相間距離為
|
滑觸線三相豎放時相間距離為
|
|
200mm
|
300mm
|
400mm
|
200mm
|
300mm
|
400mm
|
|
85
|
22
|
26
|
31
|
29
|
35
|
41
|
|
110
|
23
|
27
|
32
|
30
|
36
|
42
|
|
170
|
25
|
30
|
35
|
32
|
39
|
45
|
|
240
|
41
|
>50
|
>50
|
>50
|
>50
|
>50
|
|
320
|
43
|
|
2×170
|
>50
|
|
2×240
|
|
2×320
|
3、鋼體滑觸線的撓度量
滑觸線規格
mm2
|
滑觸線三相豎放時，支架間距離為
|
滑觸線三相平放時，支架間距離為
|
|
2m
|
3m
|
4m
|
5m
|
2m
|
3m
|
4m
|
5m
|
|
85
|
0.28
|
1.44
|
4.6
|
11.1
|
0.33
|
1.62
|
5.14
|
12.6
|
|
110
|
0.31
|
1.52
|
4.8
|
11.8
|
0.35
|
1.72
|
5.44
|
13.2
|
|
170
|
0.35
|
1.73
|
5.4
|
13.5
|
0.38
|
1.96
|
6.17
|
15.0
|
|
240
|
0.16
|
0.84
|
2.3
|
5.4
|
0.20
|
1.08
|
3.20
|
7.8
|
|
320
|
0.19
|
0.96
|
2.4
|
5.9
|
0.24
|
1.20
|
3.60
|
8.4
|
|
2×170
|
0.22
|
1.09
|
3.5
|
8.5
|
0.17
|
0.86
|
2.70
|
6.6
|
|
2×240
|
0.16
|
0.79
|
2.5
|
6.1
|
0.22
|
1.12
|
3.50
|
8.5
|
|
2×320
|
0.18
|
0.91
|
2.9
|
7.1
|
0.25
|
1.28
|
4.10
|
10.0
|
4、負荷電流計算
滑觸線負荷電流計算方法，過去采用二項公式計算�，F(xiàn)介紹國外多數資料中采用的計算方式如下：即根據起重機上安裝的有可能同時運轉的電動機和額定電流乘以暫載系數和多臺起重機的同時系數。
負荷電流（I）=所有工作電動機額定電流（1H）×?xí)狠d系數（FED）×同時系數（F）
FED暫載系數按下表確定：（多臺起重機同時工作系數：F取0.4-0.7）
|
暫載率（ED）
|
暫載率（FED）
|
|
100%
|
1.00
|
|
80%
|
0.90
|
|
60%
|
0.78
|
|
50%
|
0.71
|
|
40%
|
0.63
|
5、滑觸線路的電壓降問題
過去設計滑觸線路時，采用*大電流來檢驗電壓降。即從低壓屏上的饋電形狀到滑觸線取末端，包括供電電纜在內的電壓降不得超過12%，也就是滑觸線和供電線路當作一個整體來考慮，在滿足電壓降的要求下，務使投資*少。隨著近年來引進工程增多，綜合國外資料，國外一般都以負荷計算電流來檢驗電壓降，包括供電線路在內到滑觸線*末的電壓降值不得超過5%。
電壓計算公式：
u=√ 3 × I×I×Z 或 u=√ 3 × I×I×（RCOSρ+XSinΨ）
式中： u=電壓降（V）， I=負荷計算電流（V）， R=電阻（Ω/km）
X=電感（Ω/km）， Z=阻抗（Ω/km）， L=滑觸線諸長度
滑觸線計算長度方式：為滑觸線全長（m）
在滑觸線端部供電時：I=L
在滑觸線中部供電時：I=L/2
在滑觸線兩端部同時供電時：I=L/4
在滑觸線兩端端部距L/6處供電時：I=L/6
七、低阻抗滑觸線

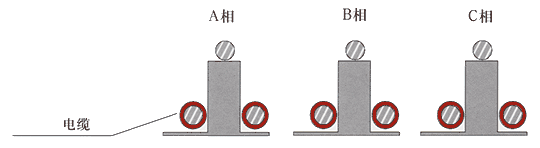

近代工業中，起重機噸位日益增大，運行距離也愈來愈長，如何處理滑觸線上的電壓降不超過允許值問題，需要設計過程中妥善解決。過去解決電壓降過大的方法，不外乎采用：加大滑觸線和供電線路的截面；增加滑觸線上的供電點數；縮小三根滑觸線之間的相間距離等等，但這些措施往往收效甚微或很不經濟，這是因?yàn)榛|線路中的電抗值難以降低，所以首先要解決如何減少滑觸線路上的電抗值著手。本廠同有關設計單位一起，研究國外資料，在剛體滑觸線上的基礎上，添加兩根輔助電纜，組成低阻抗滑觸線后，可使線路阻抗值成倍地降低（根據不同規格的剛體添加不同截面的電纜后，其阻抗值可以降低到原來的1/2-1/3）下面為低阻抗滑觸線的簡要配置圖：
|
